Краскопульт ручного действия СО-20В

Артикул: СО20В

Краскопульт СО-20В поршневой одноцилиндровый одинарного действия (рис. 1) состоит из цилиндрического корпуса, плунжерного насоса, всасывающего и напорного рукавов, фильтра, малярной удочки с форсункой. Насос помещен внутри герметично закрытого корпуса 9 с крышкой 11 и основанием 5 и состоит из цилиндра 10, штока 8 с плунжером 7 и рукоятки 12, всасывающего 13 и нагнетательного б клапанов. При подъеме штока насоса всасывающий клапан открывается и происходит всасывание красочного состава. При опускании штока клапан 13 закрывается и состав через нагнетательный клапан 6 поступает в резервуар. Состав всасывается через фильтр 75 по рукаву 14, присоединенному к основанию 5. Из резервуара состав по напорному рукаву 4 подается к удочке 2, снабженной перекрывающим краном 1. Для удобства работы удочка сделана разборной (из двух частей), благодаря чему можно менять ее длину. Форсунка 3 - поворотная, что обеспечивает расположение факела под прямым углом к окрашиваемой поверхности.

Для лучшего уплотнения клапанов в начале работы нужно наполнить краскопульт небольшим количеством состава (около 0,5 л), закачивая его с помощью насоса. После этого извлекают фильтр из состава и, делая 15...20 двойных ходов штока насоса, наполняют краскопульт воздухом. Затем конец всасывающего рукава с фильтром опускают в сосуд с составом и насосом накачивают его до нужного давления.

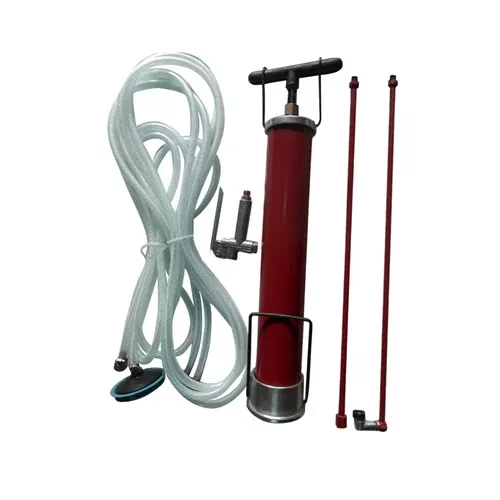

Краскопульт ручного действия СО-20В

Рис. 1. Краскопульт ручного действия СО-20В

Технические характеристики

Параметры	Индекс машины
Параметры	СО-20В	КРДП-3	КМ-30
Производительность, м²/ч	200	250	90
Рабочее давление, МПа	0,4...0,6	0,5	0,1...0,25
Расход красочного состава, л/мин	1,4	1,4	0,9
Габаритные размеры, мм	130x300x650	290x130x610	120x230x615
Масса, кг	10	8,5	11
