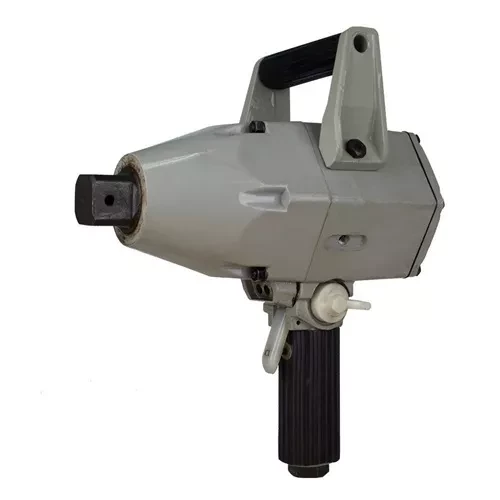

Гайковерт пневматический ИП-3128

Гайковерт пневматический пистолетного типа, с реверсом, ИП3128:  находит широкое применение в тяжелом машиностроении; при строительстве мостов и других сложных конструкций; монтажных и демонтажных работах . Этот гайковерт был разработан и широко эксплуатировался в советское время. Некоторые особенности эксплуатации сохранились в нем до сегодняшнего дня, Так, например, перед началом работы гайковерта необходима смазка двигателя, для чего заливают масло И-20А в штуцер. При работе с гайковертом при пониженных температурах (ниже минус 20°С), необходимо применять масло АМГ-10 по ГОСТ 6794-75 разведенное керосином в пропорции 1:1. Хранение гайковерта:  в помещении с температурой от 5° до 25°С и влажностью воздуха до 70%.

Пневмогайковерт ИП-3128 имеет ступенчатую регулировку момента затяжки. Комплектуется двумя головками, S=41 и 46. Посадочный квадрат под головку имеет размер (32мм). Это надо учитывать при подборе головок не входящих в комплектацию. Потребление сжатого воздуха  - до 1100 литров в минуту. Рабочее давление 6 атм. Масса без головок -  8,5 кг. Здесь надо заметить, что большинство импортных аналогов имеют большую массу при сходных характеристиках. Это обстоятельство даёт пневмогайковерту ИП 3128 преимущество при работе в сложных или стесненных условиях или на высоте.

Устройство и принцип работы пневмогайковерта ИП-3128

Гайковерт состоит из следующих основных узлов: пневмодвигателя, ударного механизма, пускового устройства, механизма реверса и корпусов. Двигатель шестилопаточный ротационный смонтирован в корпусе 2 (рис. 2). Ударный механизм состоит из маховика 5 с валиком 4, кулачка 6 и толкателя 10, кулачковой муфты 12, штифта 11, пружины 8, роликов 9 и смонтирован в корпусе 2 пусковой рукоятки и в корпусе 7. Пусковое устройство шарикового типа смонтировано вместе с механизмом реверса в корпусе 2 пусковой рукоятки. Этот механизм состоит из реверса 15 с флажком 14 и дросселя 16. Для удобства эксплуатации гайковерт снабжен дополнительной ручкой 19. Сжатый воздух через пусковое устройство и механизм реверса поступает в двигатель. Вращение ротора двигатель передает маховику ударного механизма, который при малом моменте завинчивания работает как простая муфта. При увеличении сопротивления завинчиваю до величины, достаточной для преодоления усилия пружины 8, сменная головка 13, кулачковая муфта 12 и толкатель 10 останавливаются. Валик 4, продолжая вращаться вместе с маховиком 5, набегает на выступ беговой дорожки толкателя и перемещает толкатель 10 с кулачком 6, в который входит зацепление с кулачковой муфтой и одновременно наносит по ней удар, передаваемый сменной головкой на гайку. Когда валик пройдет выступ беговой дорожки толкателя, последний вместе с кулачком под действием пружины возвращается в исходное положение, и процесс повторяется.



Рис. 2. Гайковерт ИП 3128: 1-крышка, 2-корпус, 3-курок, 4-валик, 5-маховик, 6-кулачек, 7-корпус, 8-пружина, 9-ролик, 10-толкатель, 11-шрифт, 12-муфта кулачковая, 13-головка сменная, 14-флажек, 15-реверс, 16-дроссель, 17-винт, 18-винт, 19-ручка, 20-штифт, 21-кольцо, 22-аммортизатор, 23-подшипник, 24-шайба, 25-болт, 26-подвеска, 27-подшипник, 28-ниппель
