Набор калибров ST5128

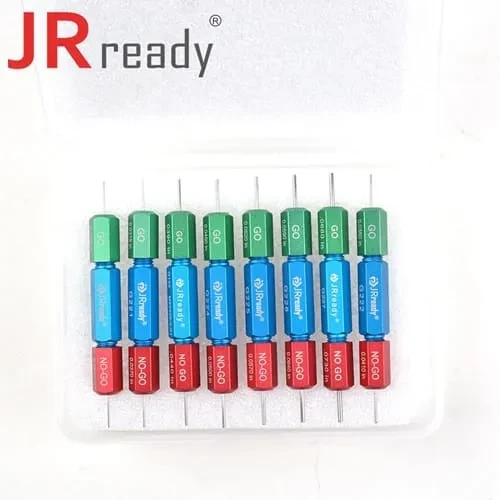

Набор контрольных калибров JRready ST5128 для обжимного инструмента AF8 - Обеспечьте точность и надежность ваших соединений!

Этот набор контрольных калибров JRready ST5128 предназначен для точной калибровки и проверки обжимного инструмента AF8, гарантируя стабильное и надежное качество обжима контактов. Регулярная проверка инструмента с помощью калибров позволяет избежать дефектов обжима, повысить долговечность соединений и снизить риск отказов.

В комплект входят 8 калибров, охватывающих широкий диапазон размеров обжима:

• G220: (проход) 0.0280 - (непроход) 0.0330 - 1-ое положение при проверке
• G221: (проход) 0.0320 - (непроход) 0.0370 - 2-ое положение при проверке
• G222: (проход) 0.0360 - (непроход) 0.0410 - 3-е положение при проверке
• G125: (проход) 0.0390 - (непроход) 0.0440 - 4-ое положение при проверке
• G224: (проход) 0.0450 - (непроход) 0.0500 - 5-ое положение при проверке
• G225: (проход) 0.0520 - (непроход) 0.0570 - 6-ое положение при проверке
• G226: (проход) 0.0590 - (непроход) 0.0640 - 7-ое положение при проверке
• G227: (проход) 0.0680 - (непроход) 0.0730 - 8-ое положение при проверке

Процедура проверки с использованием калибров:

"GO" GAGING (Проходной контроль):

1. Убедитесь, что обжимной инструмент находится в полностью закрытом положении.
2. Приложите твердое давление на ручки инструмента.
3. Вставьте конец "GO" калибра в соответствующее положение между наконечниками индентора.
4. Калибр должен свободно проходить между наконечниками.

"NO-GO" GAGING (Непроходной контроль):

1. Убедитесь, что обжимной инструмент находится в полностью закрытом положении.
2. Приложите твердое давление на ручки инструмента.
3. Попробуйте вставить конец "NO-GO" калибра в соответствующее положение между наконечниками индентора.
4. Калибр может частично войти в отверстие индентора, но не должен пройти полностью.

Преимущества использования набора контрольных калибров JRready ST5128:

• Точность: Обеспечивает точную калибровку и проверку обжимного инструмента.
• Надежность: Гарантирует стабильное качество обжима контактов.
• Простота использования: Легкая и понятная процедура проверки.
• Долговечность: Изготовлен из высококачественных материалов для длительного срока службы.
• Совместимость: Разработан специально для обжимного инструмента AF8.

Инвестируйте в качество и надежность ваших соединений с набором контрольных калибров JRready ST5128!
