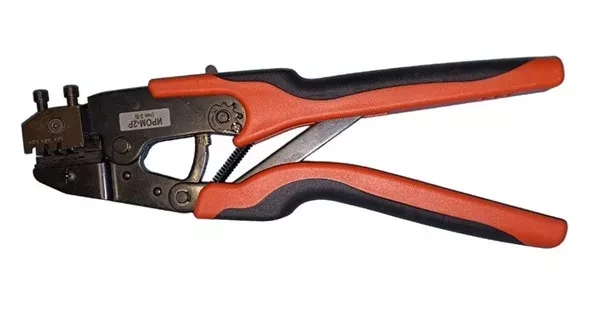

Обжимные клещи ИРОМ-2Р: особенности, применение и технические характеристики

Обжимные клещи ИРОМ-2Р – это специализированный инструмент, предназначенный для обжима муфт сращивания по ОСТ 1 12273-77. Этот инструмент активно используется в авиационной, космической, судостроительной и других отраслях, где требуется надёжное соединение многожильных проводов. В данной статье рассмотрим особенности клещей ИРОМ-2Р, их применение, конструкцию, основные принципы работы и существующие типы инструмента.

Назначение и применение клещей ИРОМ-2Р

Обжимные клещи ИРОМ-2Р предназначены для выполнения прочного и надёжного соединения проводников с помощью специальных муфт сращивания. Эти муфты обеспечивают долговечность и высокую механическую прочность соединений, что особенно важно в ответственных отраслях, таких как:

✅Авиационная промышленность – используется при монтаже электропроводки на самолётах и вертолётах.
✅ Космическая отрасль – применяется при создании космических аппаратов, где надёжность соединений критически важна.
✅ Судостроение – обжим проводов в системах управления и связи кораблей.
✅ Железнодорожный транспорт – используется для соединения кабелей в поездах и локомотивах.
✅ Промышленная автоматизация – применяется в электрических системах на производственных предприятиях.

Типы обжимных клещей ИРОМ-2Р

Существует два типа обжимных клещей ИРОМ-2Р, отличающихся по диаметру обжимаемых муфт и толщине их стенок:

1. ИРОМ-2Р тип( 2-3 )
   Используется для обжима следующих типов муфт сращивания:
   - 2 мм с толщиной стенки 0,4 мм
   - 3 мм с толщиной стенки 0,5 мм
   - 3 мм с толщиной стенки 0,8 мм
2. ИРОМ-2Р тип (5)
   Предназначен для обжима более крупных муфт:
   - Диаметр муфт: 5мм
   -Толщина стенок муфт; от 0,2-0,8мм
   -Сечение проводов: 0,2-6,0мм

Выбор типа инструмента зависит от требований к соединению, диаметра проводов и толщины стенки муфты.

Муфты сращивания по ОСТ 1 12273-77

Муфты сращивания, соответствующие ОСТ 1 12273-77, представляют собой специальные гильзы, предназначенные для соединения многожильных проводников методом обжима. Они обеспечивают:

✔ Надёжный электрический контакт – минимизируют потери тока и сопротивление в месте соединения.
✔ Высокую механическую прочность – исключают разрыв соединения при вибрациях и механических нагрузках.
✔ Стойкость к внешним факторам – выдерживают перепады температур, влажность и агрессивные среды.

Использование таких муфт в сочетании с обжимными клещами ИРОМ-2Р позволяет получать стабильные соединения, соответствующие строгим отраслевым стандартам.

Конструкция и особенности клещей ИРОМ-2Р

Клещи ИРОМ-2Р представляют собой механический инструмент, обеспечивающий равномерный обжим соединительных муфт. Их конструкция включает:

• Рабочие губки с формирующими матрицами – отвечают за равномерное сжатие муфты вокруг проводов.
• Рычажный механизм – увеличивает силу сжатия, снижая нагрузку на оператора.
• Фиксатор обжима – обеспечивает контролируемое усилие сжатия для предотвращения повреждения проводов.
• Эргономичные рукоятки – удобны для длительной работы, снижают утомляемость оператора.

Инструмент рассчитан на интенсивное использование в промышленных условиях и выдерживает значительные нагрузки.

Преимущества обжимных клещей ИРОМ-2Р

✅ Точное соответствие стандарту – инструмент полностью соответствует требованиям
ОСТ 1 03868-78.
✅ Высокая надёжность соединений – обеспечивает долговечность контактов.
✅ Простота в использовании – не требует сложной настройки перед работой.
✅ Износостойкость – рассчитан на длительный срок службы даже при интенсивном использовании.

Как правильно использовать клещи ИРОМ-2Р?

1. Подготовка проводников
      - Очищаем концы проводов от изоляции, соблюдая рекомендуемую длину зачистки.
      - Проверяем соответствие диаметра проводов требованиям ОСТ 1 12273-77.
2. Установка муфты
      - Вставляем проводники в муфту сращивания так, чтобы они соприкасались внутри.
3. Обжим муфты
      - Размещаем муфту в рабочих губках клещей.
      - Полностью сжимаем рукоятки, чтобы обеспечить равномерное обжатие.
4. Проверка соединения
      - Визуально осматриваем обжатую муфту на наличие дефектов.
      - Проверяем механическую прочность соединения.

Рекомендации по обслуживанию инструмента

Чтобы продлить срок службы клещей ИРОМ-2Р и обеспечить их эффективную работу, важно соблюдать несколько правил:

• Регулярно очищать инструмент от загрязнений и пыли.
• Смазывать подвижные части для предотвращения износа механизма.
• Хранить в сухом месте во избежание коррозии металлических элементов.
• Проверять точность обжима с помощью контрольных калибров.

Заключение

Обжимные клещи ИРОМ-2Р – это надёжный профессиональный инструмент, предназначенный для работы с муфтами сращивания по ОСТ 1 12273-77. Они широко применяются в авиации, судостроении, машиностроении и других отраслях, где требуется высокое качество электрических соединений.

Существуют два типа клещей: ИРОМ-2Р тип 2-3 и ИРОМ-2Р тип 4-5, предназначенные для обжима муфт разного диаметра. Выбор подходящего типа зависит от требований к соединению и характеристик проводов.

Благодаря простоте использования, высокой надёжности и соответствию отраслевым стандартам, этот инструмент остаётся востребованным среди специалистов, работающих с электрическими кабельными системами. Соблюдение правил эксплуатации и регулярное обслуживание позволят продлить срок службы клещей и обеспечить стабильное качество соединений.
